酸霧吸收塔熱熔焊接及色差調整技術解析

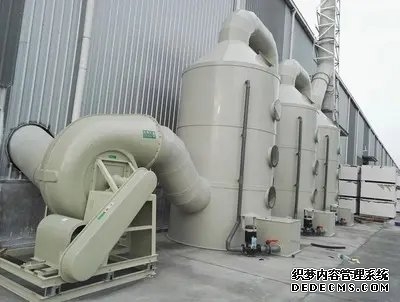

 一、酸霧吸收塔概述

酸霧吸收塔是工業廢氣處理的核心設備，主要用于去除化工、電鍍、冶金等行業排放的酸性氣體（如硫酸霧、鹽酸霧等）。其主體結構通常采用聚丙烯（PP）、聚氯乙烯（PVC）或玻璃鋼（FRP）等耐腐蝕材料，通過填料層噴淋中和液（如堿液）實現氣液反應，達到凈化目的。由于長期接觸腐蝕性介質，設備的密封性與耐久性至關重要，而熱熔焊接與色差調整正是保障其性能的關鍵技術。



 二、熱熔焊接技術詳解

1. 工藝原理

熱熔焊接是通過加熱使塑料材料（如PP/PVC）表面熔化，施加壓力后冷卻固化形成連續焊縫的連接方式。相較于膠粘或機械連接，熱熔焊接具有無滲漏風險、強度高、耐腐蝕性***等***勢，尤其適用于酸霧吸收塔的筒體拼接、法蘭連接及管道接口等關鍵部位。



2. 操作流程

 預處理：清潔待焊區域，確保無油污、雜質；對板材進行坡口加工，保證對接間隙均勻（通常為0.52mm）。

 加熱階段：使用熱風槍或電熱板將焊接面加熱至材料熔點（PP約260℃，PVC約180℃），需控制溫度避免材料分解。

 加壓融合：迅速將兩熔融面對齊，施加0.10.3MPa壓力，擠出氣泡并促進分子擴散。

 冷卻定型：保持壓力至焊縫冷卻，自然降溫避免內應力導致變形。



3. 常見問題與解決措施

 虛焊/未熔合：因溫度不足或壓力不夠導致，需校準設備參數并檢查加熱板平整度。

 焊縫發黃：高溫氧化所致，可降低加熱溫度或縮短加熱時間。

 收縮凹陷：冷卻過快引起，建議采用保溫棉緩冷或***化焊接順序（如分段退焊法）。



 三、色差調整技術要點

1. 色差成因分析

 材料批次差異：樹脂原料色母配比波動。

 加工工藝影響：焊接時局部過熱導致材料降解變色。

 老化因素：紫外線照射或化學腐蝕引發表面褪色。



2. 解決方案

 原材料控制：選用同一批次原料，添加穩定劑（如抗UV劑）延緩老化。

 工藝***化：

   焊接時采用氮氣保護減少氧化；

   調整焊接速度與溫度曲線，避免碳化。

 后期處理：

   輕微色差可通過噴涂同色防腐涂料遮蓋；

   嚴重色差區域需打磨后重新熱熔修補。



3. 檢測標準

依據GB/T 17432007《塑料色牢度測試》或客戶定制要求，使用分光光度計測量ΔE值（色差單位），通常要求ΔE≤1.5（肉眼無明顯差異）。

 四、質量控制與驗收規范

1. 焊接質量檢測

    外觀檢查：焊縫寬度均勻，無裂紋、氣孔；

    無損探傷：重要部位采用X射線或超聲波檢測內部缺陷；

    力學試驗：抽樣進行拉伸強度測試（≥母材80%）。



2. 色差管理流程

    ***件確認：制作樣板經客戶簽字封樣；

    過程抽檢：每10㎡至少檢測1處；

    終檢存檔：記錄色差數據并留存影像資料。



 五、結語

酸霧吸收塔的熱熔焊接與色差調整是兼顧功能性與美觀性的系統工程。通過精細化工藝控制、嚴格的質量檢測以及科學的維護方案，可顯著提升設備的使用壽命與環保效能。未來，隨著自動化焊接設備與智能配色系統的普及，該***域技術將進一步向高效化、標準化方向發展。
